Aislamiento De Procesos

Peligro

La NFPA 654 requiere que se tenga en cuenta el aislamiento de la deflagración para detener la propagación de la llama entre tanques conectados. Aun así, se instalan muchos tanques sin este componente fundamental. Aquí mostramos un ejemplo. Se instala un recolector de polvo que tiene un panel de ventilación para la descarga de explosiones. Se monta en la parte superior del techo y descarga las explosiones a la atmósfera. Sin embargo, sin una barrera de aislamiento, la llama puede propagarse a gran velocidad desde el recolector hasta los tanques conectados, lo que provocaría explosiones secundarias devastadoras. Ventilar tanques conectados simplemente no es adecuado debido a la enorme fuente de ignición y a los efectos de acumulación de la presión asociados a la propagación de la explosión.

Solución de válvula de aislamiento mecánica

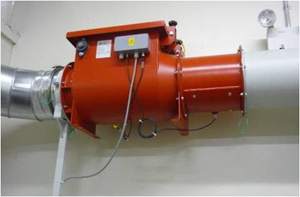

IEP Technologies ofrece opciones de aislamiento de explosiones activo y pasivo para reducir la propagación de la llama. La válvula de aislamiento pasivo de explosiones es un dispositivo que se acciona automáticamente y que proporciona una barrera mecánica para reducir la propagación de la llama y los materiales combustibles entre equipos conectados. Una válvula de aislamiento activo a alta velocidad se cierra rápidamente para proporcionar una barrera mecánica con el fin de reducir la propagación de una deflagración. Por su diseño, puede resistir la presión total de una deflagración de un tanque cerrado. A menudo, se decide aislar tanques conectados de baja potencia de la propagación de deflagraciones cuando la contaminación del producto es un problema. Generalmente, los detectores de presión de explosiones montados en el tanque detectan la variación de la presión de una explosión inminente. Los detectores transmiten una señal a un panel de control, el cual dispara la válvula de aislamiento a alta velocidad, al mismo tiempo que detiene el proceso.

Solución de aislamiento químico

Las barreras de aislamiento químico de explosiones de IEP Technologies se accionan de la misma manera que la solución de válvula de aislamiento a alta velocidad descrita anteriormente. En respuesta a la señal de accionamiento, descargan rápidamente un agente extintor en el conducto, que reduce el paso de la llama y los materiales combustibles al equipo conectado del proceso. En un conducto largo, se proporciona una distribución de supresores mediante una tubería de 7,62 cm (3 in). Para un conducto pequeño, el supresor se reparte por un ensamblaje de manguera de 2,54 cm (1 in) en un cabezal de distribución de supresión montado en un soporte.
